产品描述
1、应 用
装配式热电偶通常和显示仪表、记录仪表、电子计算等配套使用。装配式热电偶直接测量各种生产过程中的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、特 点
·装配简单，更换方便
·压簧式感温元件，抗振性能好；
·测温范围大
·机械强度高，耐压性能好
3、工作原理
装配式热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
4、主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
5、常温绝缘电阻
装配式热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。
6、测量范围及允差
|
型 号 |
分 度 号 |
允 差 等 级 |
|
I |
II |
|
允差值 |
测温范围°C |
允差值 |
测温范围°C |
|
WRN |
K |
±1.5°C |
-40~+375 |
±2.5 °C |
-40~+333 |
|
±0.004ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
|
WRM |
N |
±1.5°C |
-40~+375 |
±2.5°C |
-40~+333 |
|
±0.004 ltl |
375~1000 |
±0.0075 ltl |
333~1200 |
|
WRE |
E |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~800 |
±0.004 ltl |
333~900 |
|
WRF |
J |
±1.5°C |
-40~+375 |
±1.5°C |
-40~+333 |
|
±0.004 ltl |
375~750 |
±0.004 ltl |
333~750 |
|
WRC |
T |
±1.5°C |
-40~+125 |
±1°C |
-40~+133 |
|
±0.004 ltl |
125~350 |
±0.0075 ltl |
133~350 |

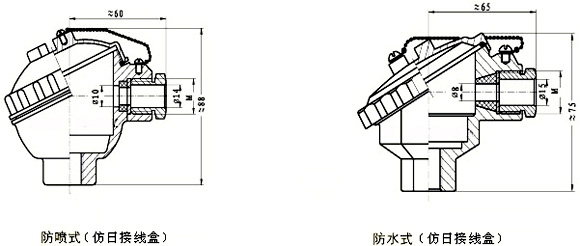

7、接线盒形式
8、型号命名方法
|
W |
R |
规格 |
内容 |
|
|
|
R |
|
铂铑30-铂铑6 |
|
P |
|
铂铑10-铂 |
|
N |
|
镍铬-镍硅 |
|
E |
|
镍铬-铜镍 （镍铬-康铜） |
|
热
电
偶
材
料 |
- |
1 |
|
无固定式装置式 |
|
2 |
|
固定螺纹式 |
|
3 |
|
活动式法兰 |
|
4 |
|
固定法兰式 |
|
5 |
|
活动法兰角尺形式 |
|
6 |
|
固定螺纹锥形保护管式 |
|
安装固定形式 |
2 |
|
防溅式 |
|
3 |
|
防水式 |
|
4 |
|
隔爆式 |
|
接线盒形式 |
0 |
16mm保护管 |
|
1 |
25mm保护管（双层套管） |
|
2 |
16mm高铝质管（单层套管） |
|
3 |
20mm高铝质管 |
|
设计序号 |
|
|
W |
R |
□ |
- |
□ |
□ |
□ |
|
1) 热电偶 I 级按协议订货；
